Le filet rapporté Helicoil

Le filet rapporté, également appelé « Helicoil », est un outil très apprécié des professionnels car il permet de réparer un filetage foiré ou simplement le renforcer mais également de créer des taraudages dans des matériaux tendres. Il a la forme d’un petit ressort, ce qui simplifie considérablement sa pose. Fabriqué en inox, il résiste à la corrosion, à l’usure ainsi qu’à des températures élevées. Son rôle est de servir de joint entre la vis et le filet tout en gardant le même filetage que celui d’origine.

SOMMAIRE

  1. Quels sont les différents modèles de filet rapporté ?
  2. Quels sont les différents types de filetage ?
  3. Quels outils utiliser avec le filet rapporté ?
  4. Comment réparer un filetage avec le filet rapporté ?
  5. Données techniques



Voir notre gamme de filets rapportés



1/ Quels sont les différents modèles de filet rapporté ?

Il existe deux modèles de filet rapporté :

  • le filet rapporté standard qui possède toutes les qualités décrites plus haut
  • le filet rapporté auto-freiné (ou auto-freinant) qui possède un système de freinage interne empêchant le dévissage de la vis ou du boulon face à un choc thermique ou vibratoire important

Il est facile de distinguer ces deux types de filet car le filet rapporté auto-freiné est coloré en rouge/rose tandis que le standard garde la couleur de l’inox.

Mais, ce qui permet de distinguer principalement les filets rapportés est le type de filetage.

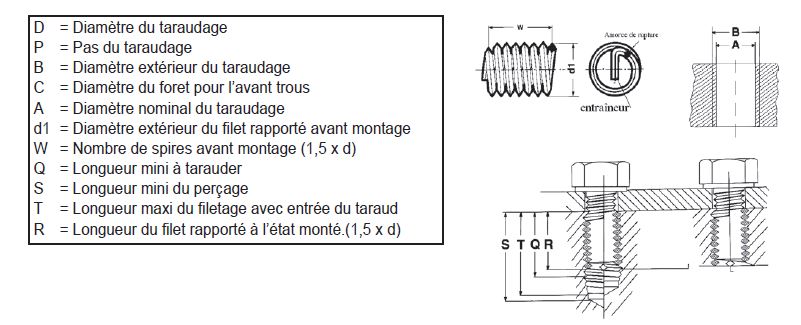

schéma d'un filet rapporté Helicoil
Schéma d'un filet rapporté



2/ Quels sont les différents types de filetage ?

Le filet rapporté helicoil peut se décliner en plusieurs filetages :

  • le filetage métrique : filet dont le pas est défini en millimètres, le filetage est normalisé et part d’un triangle équilatéral. L’angle de pointe est de 60°. Il s’agit du filetage le plus utilisé car il est aussi le plus simple à fabriquer. Le symbole du filetage métrique est M pour un pas standard et MF pour un pas fin.
  • le filetage unifié UN : filet avec un angle de pointe de 60° dont le pas est défini en pouces (notation 1/2-13 par exemple), il existe plusieurs types de filets UN :
    • le filetage UNC  « Unified National Coarse » pour un gros filet, utilisé pour la visserie ordinaire
    • le filetage UNF  « Unified National Fine » pour un filet fin, très utilisé par la construction automobile
  • le filetage gaz : filet conique ou cylindrique dont le nombre de pas est exprimé en nombre de filets par pouces (notation "G 3/8" par exemple), il est très utilisé en plomberie, tuyauterie, robinetterie, hydraulique et pneumatique.
  • le filetage BSF « British Standard Fine » : filet à pas fin respectant la norme britannique, l’angle de pointe est de 55°, utilisé pour les vieilles machines et les anciennes automobiles.
  • le filetage BSW « British Standard Whitworth » : filet à pas épais respectant la norme britannique, l’angle de pointe est de 55°, utilisé pour la grosse mécanique (comme les machines agricoles).

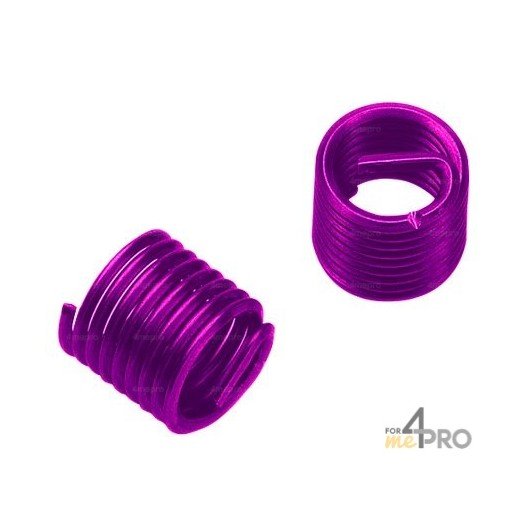

Filet rapporté auto-freiné
Filets rapportés auto-freinés

3/ Quels outils utiliser avec le filet rapporté ?

Le filet helicoil a besoin d’outils spécifiques pour réussir sa pose dans le filet endommagé :

  • un foret pour filet rapporté : foret spécial qui sert à nettoyer le trou du filet abîmé
  • un taraud pour filet rapporté : taraud spécial qui permet de re-tarauder le trou
  • un appareil de pose : outil de pose qui peut être manuel ou spécialement conçu pour une perceuse, il existe plusieurs modèles qui s’adaptent au filetage du filet (Gaz, UNC, etc.)
  • un rupteur : outil permettant de couper l’entraîneur du filet rapporté et ainsi enlever l’appareil de pose du filet
  • un extracteur : outil qui permet de retirer le filet rapporté en cas de mauvaise implantation

Sachez qu’il existe des coffrets comprenant tous les outils nécessaires à la réparation d’un filetage. Vous avez ainsi tous les outils nécessaires à portée de main !



4/ Comment réparer un filetage avec le filet rapporté ?

Quatre étapes suffisent pour réparer un filetage à l’aide d’un filet rapporté :

  1. Percez le trou à l’aide du foret spécial
  2. Re-taraudez le trou grâce au taraud spécial
  3. Mettez en place le filet rapporté avec l’appareil de pose
  4. Cassez le rupteur et enlevez l’outil grâce au rupteur

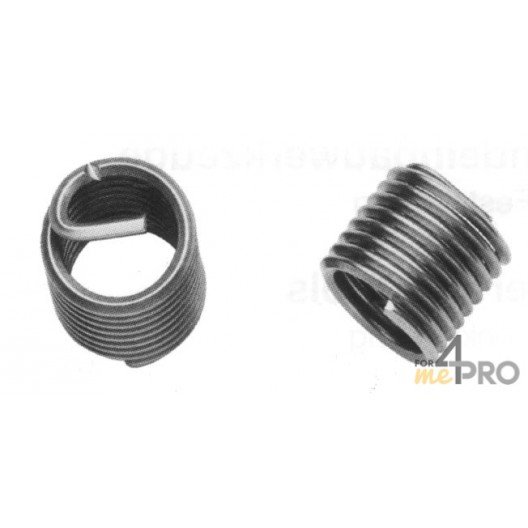

Filet rapporté en inox
Filets rapportés en inox

5/ Données techniques

Pour finir, voici les données techniques concernant les différents modèles de filets rapportés helicoil de notre gamme. Ils sont classés selon le type de filetage.

Légende

D = Diamètre du taraudage

P = Pas du taraudage

B = Diamètre extérieur du taraudage

C = Diamètre du foret pour l’avant trous

A = Diamètre nominal du taraudage

d1 = Diamètre extérieur du filet rapporté avant montage

W = Nombre de spires avant montage (1,5 x d)

Q = Longueur mini à tarauder

S = Longueur mini du perçage

T = Longueur maxi du filetage avec entrée du taraud

R = Longueur du filet rapporté à l’état monté (1,5 x d)

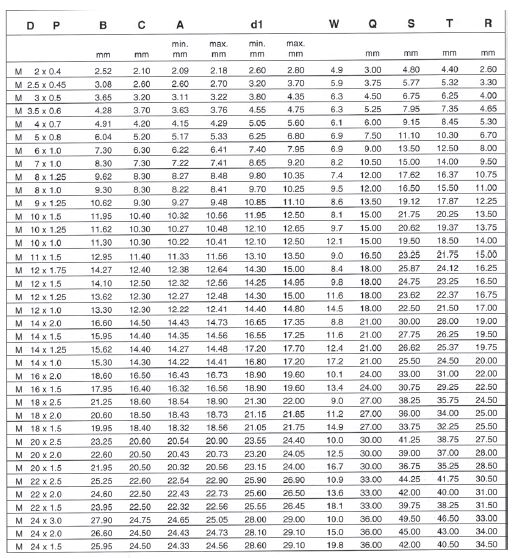

Filets métrique et métrique fin

Tableau filet rapporté métrique et métrique fin

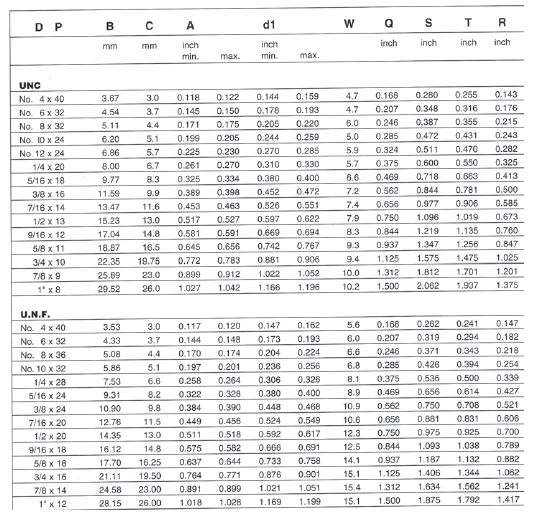

Filets UNC et UNF

Tableau filet rapporté UNC UNF

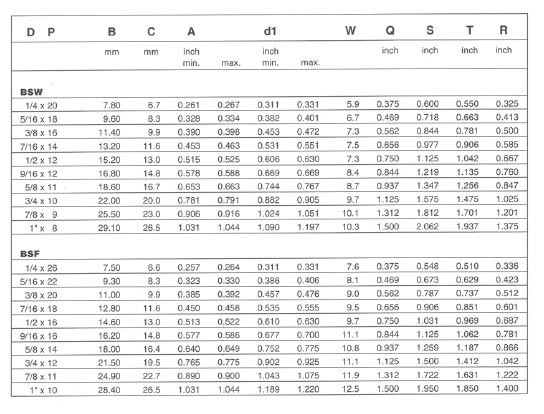

Filets BSW et BSF

Tableau filet rapporté BSW BSF
